Prise 5 broches : guide complet pour installations électriques triphasées

La prise 5 broches est un connecteur électrique triphasé incontournable dans les environnements professionnels et industriels. Composée de 3 phases, 1 neutre et 1 terre (configuration 3P+N+T), elle assure une distribution d’énergie stable et sécurisée pour alimenter des équipements puissants. Disponible en 380V ou 400V avec un ampérage standard de 32A, cette prise répond aux normes EN60309 et dispose du marquage CE, garantissant sa conformité aux standards européens de sécurité.

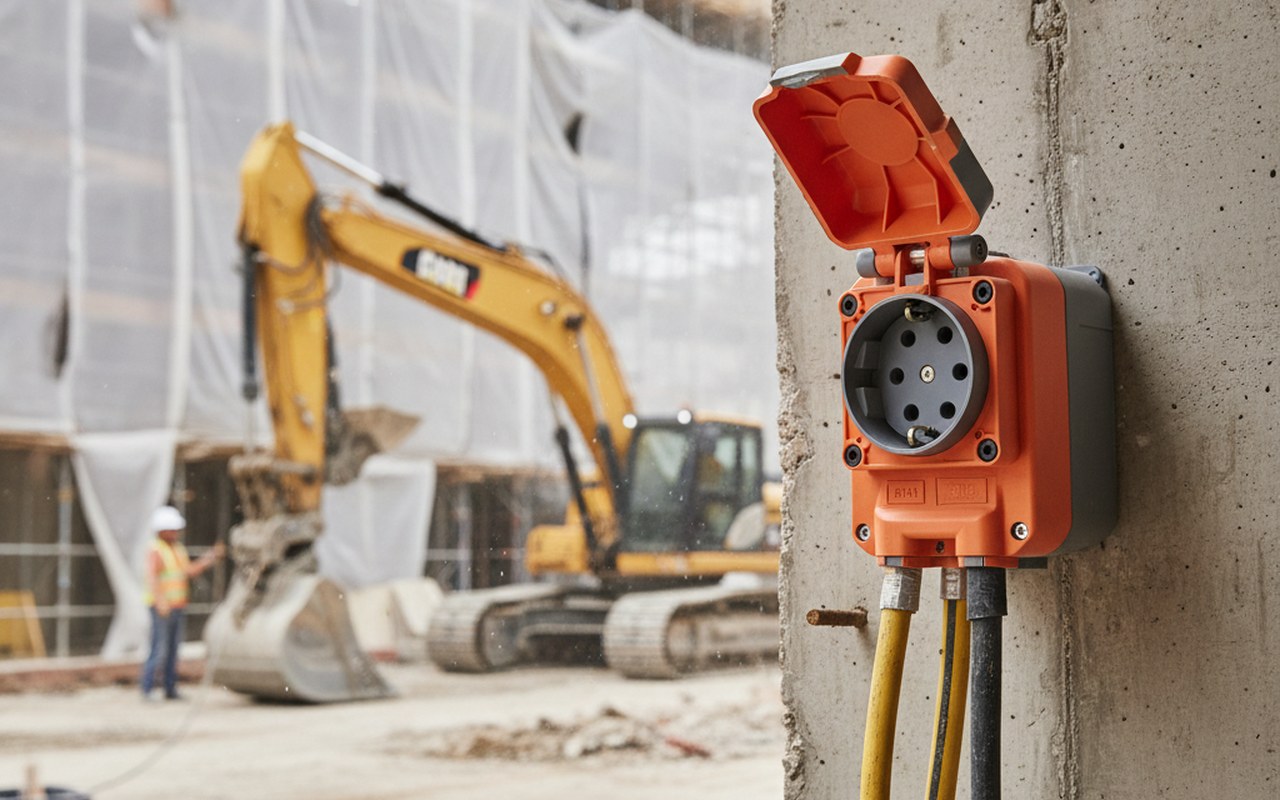

Sur les chantiers de BTP, les ateliers industriels et les zones de travaux publics, la prise 5 broches se révèle indispensable. Elle alimente les groupes électrogènes, compresseurs d’air, pompes de chantier et enrouleurs électriques. Son indice de protection IP44 la rend particulièrement adaptée aux conditions difficiles : environnements humides, poussièreux et exposés aux intempéries. Le montage sans outil et la conception robuste facilitent son installation sur murs ou coffrets électriques.

Cette prise femelle se distingue par sa position de contact de terre à 6h, prévenant les erreurs de branchement et les risques d’électrocution. Son architecture spécifique garantit que seule une fiche mâle 5 broches compatible peut s’y connecter, assurant une sécurité maximale. Pour les professionnels du secteur, disposer de prises 5 broches de qualité certifiée est essentiel pour garantir la fiabilité et la durabilité de leurs installations électriques.

Qu’est-ce qu’une prise 5 broches et comment fonctionne-t-elle ?

La prise 5 broches est un connecteur électrique spécialisé pour le courant triphasé. Elle se distingue par sa configuration particulière : 3 broches pour les phases, 1 pour le neutre et 1 pour la terre. Cette architecture garantit une distribution d’énergie équilibrée et sécurisée.

Architecture et composition des 5 broches

La prise 5 broches est conçue avec une structure spécifique, comprenant 3 broches de phase (L1, L2, L3), 1 broche neutre (N) et 1 broche terre (PE). La position horaire du contact à la terre est généralement fixée à 6h, conformément à la norme EN60309. Les matériaux utilisés pour sa fabrication sont robustes, souvent d’origine italienne ou européenne. De plus, cette prise bénéficie d’un indice de protection IP44, ce qui signifie qu’elle est résistante à la poussière et aux projections d’eau, la rendant idéale pour une utilisation en extérieur.

Différence entre prise mâle et prise femelle 5 broches

Il est essentiel de comprendre la différence entre la prise mâle et la prise femelle 5 broches. La prise femelle est conçue pour recevoir une fiche mâle, tandis que celle-ci se connecte à des appareils. La prise femelle peut être fixée sur un mur ou un coffret électrique, assurant ainsi une connexion stable. La compatibilité entre les deux est cruciale ; une prise mâle incompatible pourrait entraîner des courts-circuits ou des défaillances électriques. Il est donc primordial de vérifier l’appariement correct pour garantir la sécurité des installations.

Applications professionnelles de la prise 5 broches

La prise 5 broches est largement utilisée dans divers secteurs professionnels. Elle est particulièrement prisée dans le BTP, les travaux publics, et les ateliers industriels. Des équipements tels que les groupes électrogènes, les compresseurs d’air, et les pompes de chantier nécessitent cette prise pour fonctionner efficacement. Son utilisation sur des coffrets électriques de chantier permet de distribuer l’énergie de manière fiable. Grâce à son indice de protection IP44, elle est adaptée aux environnements difficiles, tels que les zones humides et poussiéreuses. En somme, la prise 5 broches est un élément indispensable pour assurer une alimentation électrique stable et sécurisée sur les chantiers.

Caractéristiques techniques essentielles de la prise 5 broches

Les prises 5 broches sont construites selon des spécifications techniques rigoureuses, garantissant leur sécurité et leur efficacité dans des environnements professionnels. Chaque aspect technique est conçu pour répondre aux exigences des installations industrielles.

• Ampérage standard : 32A pour les applications à 400V, adapté aux équipements lourds.
• Tension : Normes de 380V et 400V, interchangeables selon les besoins.
• Indice de protection : IP44, garantissant la résistance à la poussière et à l’humidité.
• Conformité : Respect des normes EN60309 et marquage CE, assurant la sécurité des utilisateurs.
• Poids léger : Environ 0,31 kg, facilitant son installation et sa manipulation.

La position du contact de terre à 6h est cruciale pour prévenir les erreurs de branchement. En veillant à ces détails, les professionnels s’assurent d’une installation fiable et sécurisée, essentielle dans des secteurs tels que le BTP et les espaces verts.

Applications professionnelles : où utiliser une prise 5 broches ?

La polyvalence de la prise 5 broches la rend indispensable dans plusieurs secteurs d’activité. Elle est particulièrement adaptée aux environnements où la puissance et la sécurité sont primordiales.

• BTP et Construction : Alimenter des machines lourdes telles que les grues et les bétonnières.
• Ateliers industriels : Connecter des équipements tels que des compresseurs d’air et des scies à bois.
• Chantiers de travaux publics : Fournir de l’énergie à des groupes électrogènes et autres outils électriques.
• Espaces verts : Alimenter des tondeuses et équipements de jardinage professionnels.

Utiliser des prises 5 broches dans ces contextes assure non seulement une alimentation électrique stable mais également une sécurité renforcée, grâce à leur conception robuste et leur indice de protection IP44 qui les rend adaptées aux conditions extérieures difficiles.

Tensions et ampérages : quel modèle choisir ?

Le choix entre les tensions 380V et 400V pour une prise 5 broches est crucial selon les besoins spécifiques de chaque installation. En général, ces deux options sont interchangeables, mais certaines machines industrielles peuvent nécessiter une tension précise pour éviter des surcharges.

• 380V : Couramment utilisé dans de nombreuses applications industrielles, il est idéal pour des équipements standards.
• 400V : Souvent préféré pour des machines lourdes et des outils nécessitant une alimentation plus stable.

Il est également vital de prendre en compte l’ampérage, qui est généralement de 32A pour les prises 5 broches. Cette capacité est suffisante pour alimenter des équipements tels que des compresseurs, des pompes et d’autres machines à forte consommation. Avant de faire un choix, vérifiez la plaque signalétique de l’appareil à alimenter pour garantir la compatibilité. Une attention particulière à l’ampérage est nécessaire pour éviter les risques de surcharge, qui peuvent causer des pannes ou même des accidents électriques.

Normes et certifications : EN60309 et conformité CE

Les normes et certifications sont des éléments essentiels dans le choix d’une prise 5 broches. La norme EN60309 joue un rôle fondamental en définissant les caractéristiques techniques des prises électriques professionnelles. Elle garantit que chaque prise respecte des critères de sécurité rigoureux, notamment en matière d’interopérabilité.

• Dimensions standardisées : Assurent que les prises et fiches sont compatibles entre elles.
• Position des broches : Les normes spécifient la disposition des contacts, évitant ainsi les erreurs de branchement.
• Tests de résistance : Les produits conformes sont testés pour leur capacité à résister à l’humidité et aux chocs thermiques.

Le marquage CE est également un indicateur crucial de conformité aux directives européennes. Il assure aux utilisateurs que la prise a été fabriquée selon des standards de sécurité précis, réduisant ainsi les risques d’électrocution ou de court-circuit. Pour les professionnels, s’assurer que les équipements utilisés sur le chantier sont certifiés est une priorité pour garantir une installation fiable et sécurisée.

FAQ

Qu’est-ce qu’une prise 5 broches ?

La prise 5 broches est un connecteur électrique conçu pour le courant triphasé, comprenant 3 phases, 1 neutre et 1 terre (configuré en 3P+N+T). Elle est principalement utilisée dans des environnements industriels et professionnels, assurant une distribution d’énergie stable pour des équipements lourds. Ces prises respectent les normes EN60309 et sont disponibles en tensions de 380V ou 400V.

Où peut-on utiliser une prise 5 broches ?

Les prises 5 broches sont idéales pour des applications dans le BTP, les ateliers industriels et les chantiers de travaux publics. Elles alimentent des dispositifs tels que des groupes électrogènes, des compresseurs d’air et des pompes de chantier. Grâce à leur indice de protection IP44, elles sont adaptées aux conditions extérieures difficiles, comme les environnements humides ou poussiéreux.

Comment installer une prise 5 broches ?

L’installation d’une prise 5 broches doit être réalisée par un professionnel qualifié. Le montage est simplifié grâce à un système sans outil. Il est essentiel de préparer les câbles en dénudant les fils, puis de les insérer dans les bornes appropriées. Assurez-vous de vérifier la position du contact de terre, qui doit être à 6h, avant de mettre sous tension. Un test de connexion est recommandé pour garantir la sécurité.

Quelles sont les normes de sécurité pour les prises 5 broches ?

Les prises 5 broches doivent respecter la norme EN60309, qui définit des critères de sécurité stricts, notamment en matière d’interopérabilité. Le marquage CE atteste de leur conformité aux directives européennes, réduisant ainsi les risques d’électrocution ou de court-circuit. Vérifiez toujours que les équipements utilisés sur les chantiers sont certifiés pour garantir une installation sécurisée.

La prise 5 broches : un outil indispensable pour les professionnels

La prise 5 broches s’impose comme un élément incontournable dans de nombreux secteurs professionnels, du BTP aux espaces verts. Grâce à sa conception robuste et sécurisée, elle permet d’alimenter en toute fiabilité les équipements les plus puissants, des groupes électrogènes aux compresseurs industriels. Avec ses normes EN60309 et son marquage CE, cette prise garantit une installation électrique stable et conforme aux exigences de sécurité. Pour les professionnels soucieux de la qualité et de la durabilité de leurs installations, la prise 5 broches représente un investissement judicieux, gage de performances et de tranquillité d’esprit sur leurs chantiers.
