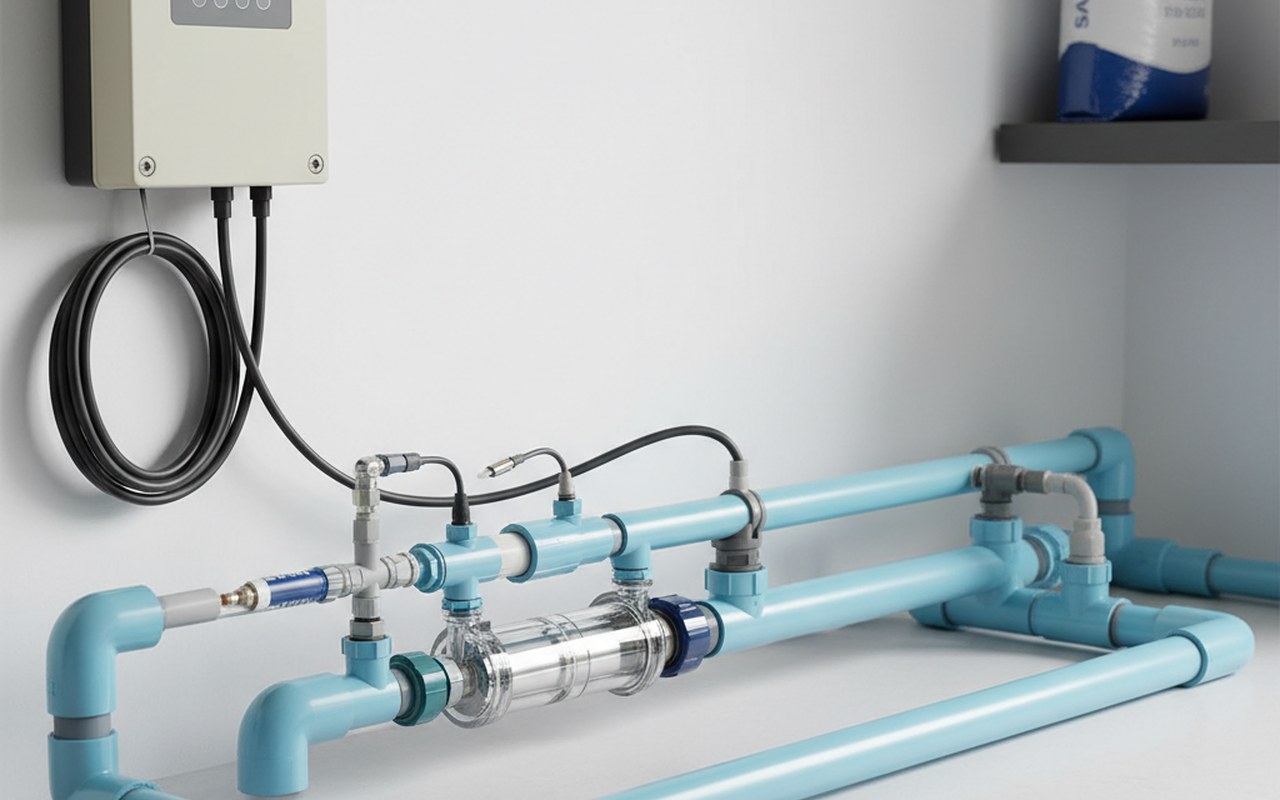

Schéma installation électrolyseur sel piscine : guide complet du montage

L’installation d’un schéma installation électrolyseur sel piscine représente une solution écologique et automatique pour désinfecter votre bassin sans utiliser de chlore chimique classique. Cet appareil transforme le sel dissous dans l’eau en chlore naturel par électrolyse, créant ainsi un cycle vertueux : le chlore désinfecte, se convertit en sel sous l’effet des UV, puis redevient chlore grâce à l’électrolyseur. Ce processus continu garantit une eau saine et limpide avec moins d’entretien qu’un traitement traditionnel.

Un électrolyseur au sel se compose de trois éléments essentiels : un boîtier de commande placé sous abri qui régule la production de chlore, une cellule d’électrolyse dotée d’électrodes en titane qui effectue la transformation chimique, et des capteurs (débit, température, salinité) qui optimisent le fonctionnement en temps réel. Cette architecture permet un contrôle précis et automatisé de la désinfection.

L’installation peut être réalisée par un bricoleur averti possédant quelques notions en électricité, ou confiée à un professionnel. Elle combine trois étapes majeures : le positionnement stratégique de l’appareil dans le local technique, les raccordements hydrauliques (en ligne ou en by-pass) et électriques conformes aux normes de sécurité, puis la mise en service avec ajout du sel et configuration des paramètres initiaux. Cet article vous guide à travers chaque étape pour une installation réussie.

Comprendre les composants de l’électrolyseur au sel

Avant d’installer un électrolyseur, il est essentiel de connaître ses trois éléments constitutifs et leur rôle spécifique dans le système. Chaque composant remplit une fonction précise pour assurer la transformation du sel en chlore et le contrôle du processus.

Le boîtier de commande : cerveau du système

Le boîtier de commande est l’unité de contrôle placée sous abri, alimentée par le coffret électrique. Il régule la production de chlore, gère les alarmes et permet l’accès aux paramètres tels que le taux de production, l’inversion de polarité et le mode couverture. L’interface de commande est équipée de touches de navigation pour faciliter les réglages. Il est crucial que le boîtier soit asservi à la pompe de filtration, garantissant ainsi que l’électrolyse ne fonctionne que lorsque l’eau circule, ce qui évite tout risque de dysfonctionnement.

La cellule d’électrolyse : cœur de la transformation

La cellule d’électrolyse contient des électrodes en titane qui oxydent le sel (NaCl) pour produire du chlore par le processus d’électrolyse. Ce processus se reproduit en boucle : le chlore désinfecte l’eau, puis se transforme sous les UV en sel, qui redevient chlore grâce à l’électrolyseur. Une inversion de polarité automatique est également intégrée pour l’autonettoyage de la cellule, garantissant son efficacité. Il est important de manipuler la cellule avec précaution, car elle est fragile et peut être endommagée facilement.

Les capteurs : surveillance en temps réel

Les capteurs sont des éléments essentiels pour optimiser le fonctionnement de l’électrolyseur. Parmi eux, on trouve le détecteur de débit, qui arrête l’électrolyse si aucune circulation d’eau n’est détectée, ainsi que la sonde de température, qui ajuste la production de chlore en fonction de la chaleur ambiante. La sonde de sel mesure la concentration de sel dans l’eau, garantissant ainsi que le processus d’électrolyse se déroule dans des conditions optimales. Ces capteurs doivent être installés en amont de la cellule et fixés avec des colliers de prise en charge pour assurer leur bon fonctionnement.

Choisir l’emplacement optimal pour l’électrolyseur

Le choix du lieu d’installation de votre électrolyseur au sel est déterminant pour sa longévité et son efficacité. Plusieurs critères doivent être respectés pour garantir une protection optimale et faciliter la maintenance de l’appareil.

• Hauteur de l’installation : Placez le boîtier à au moins 1 mètre du sol pour éviter toute projection d’eau.
• Proximité du système : Installez l’électrolyseur près de la pompe de filtration afin de minimiser les pertes de charge dans le circuit hydraulique.
• Local technique : Choisissez un espace couvert et ventilé, accessible pour les opérations de maintenance, comme le changement de cellule ou l’hivernage.
• By-pass recommandé : L’utilisation d’un by-pass facilite l’isolation de l’appareil lors des interventions, sans interrompre la filtration de la piscine.
• Sécurisation : Fixez solidement le boîtier au mur pour éviter les vibrations qui pourraient endommager l’appareil.

En suivant ces recommandations, vous maximiserez l’efficacité de votre électrolyseur au sel et réduirez les risques de pannes.

Raccordement hydraulique : montage en ligne ou en by-pass

Lors de l’intégration de la cellule d’électrolyse au circuit, deux méthodes de raccordement sont possibles : en ligne ou en by-pass. Chacune présente des avantages et des inconvénients qui peuvent influencer la maintenance et la performance de l’équipement.

• Montage en ligne : La cellule est directement connectée à la tuyauterie de refoulement. Cette méthode est plus simple, mais elle ne permet pas d’isoler facilement l’électrolyseur en cas de besoin.
• Montage en by-pass : Cette méthode consiste à créer une dérivation avec des vannes de coupure, permettant d’isoler la cellule sans arrêter la filtration. Elle est fortement recommandée pour faciliter le nettoyage, le changement de cellule et l’hivernage.

Pour un fonctionnement optimal, la cellule doit être installée après le filtre et la pompe à chaleur (si présente) afin de recevoir une eau propre et tempérée. N’oubliez pas de respecter la direction du flux d’eau indiquée par une flèche sur la cellule.

Pour plus de détails sur les raccordements électriques nécessaires, consultez cet article sur le branchement électrique.

Raccordement électrique : normes de sécurité et asservissement

Le raccordement électrique de votre électrolyseur au sel doit respecter des normes strictes de sécurité pour garantir la protection de l’installation et des utilisateurs. L’asservissement aux équipements existants est essentiel pour éviter tout dysfonctionnement.

• Raccordements hors tension : Tous les branchements doivent être effectués hors tension et en suivant les consignes du fabricant pour garantir la sécurité.
• Alimentation protégée : Branchez l’électrolyseur sur une alimentation protégée par un disjoncteur de 30 mA, afin de prévenir les risques d’électrocution.
• Mise à la terre : Assurez-vous que le coffret électronique est correctement mis à la terre pour éviter les courants résiduels qui pourraient endommager l’équipement.
• Asservissement à la pompe : L’électrolyseur doit être asservi à la pompe de filtration, garantissant qu’il ne fonctionne que lorsque l’eau circule, ce qui évite les problèmes de surchloration.
• Volet automatique : Si votre installation comprend un volet automatique, il est crucial d’asservir également l’électrolyseur à celui-ci pour éviter une surproduction de chlore lorsque le volet est fermé.

Pour des interventions futures, il est recommandé de prévoir un espace accessible et de consulter la documentation du fabricant pour les schémas de branchement spécifiques. Cette attention aux détails assurera un fonctionnement optimal et sécurisé de votre électrolyseur.

Mise en service : ajout du sel et premiers réglages

La mise en service de votre électrolyseur est une étape cruciale qui détermine son bon fonctionnement. Elle nécessite un dosage précis du sel et des réglages spécifiques selon votre modèle.

• Taux de sel recommandé : Pour un fonctionnement optimal, le taux de sel doit être de 5 g/L, ce qui équivaut à ajouter 5 kg par m³ d’eau.
• Tester le taux de sel : Avant d’ajouter le sel, utilisez un testeur approprié pour vérifier la concentration de sel dans l’eau.
• Ajout du sel : Répartissez le sel uniformément dans la piscine, puis laissez le système de filtration tourner pendant 24 à 48 heures pour assurer une bonne dissolution.
• Vérification post-dissolution : Après la dissolution, contrôlez à nouveau le taux de sel et ajustez si nécessaire pour atteindre le niveau recommandé.
• Configuration des paramètres : Effectuez les réglages initiaux selon les recommandations du fabricant pour optimiser la production de chlore en fonction de la température et du volume d’eau.

En suivant ces étapes, vous garantirez un démarrage efficace de votre électrolyseur, permettant ainsi une désinfection continue et optimale de votre piscine.

FAQ

Quel est le rôle d’un électrolyseur au sel dans une piscine ?

Un électrolyseur au sel transforme le sel dissous dans l’eau de la piscine en chlore par un processus d’électrolyse. Ce système assure une désinfection continue et automatique de l’eau, évitant l’utilisation de chlore chimique traditionnel. En plus de maintenir l’eau propre, il contribue à un environnement plus sain et réduit les coûts d’entretien.

Comment choisir l’emplacement pour installer l’électrolyseur ?

L’emplacement de l’électrolyseur doit être à au moins 1 mètre du sol pour éviter les éclaboussures. Il doit être installé près de la pompe de filtration pour minimiser les pertes de charge et dans un espace couvert et ventilé. Un by-pass est recommandé pour faciliter l’entretien, comme le changement de cellule.

Quels sont les raccordements nécessaires pour l’électrolyseur ?

Deux types de raccordements sont possibles : en ligne ou en by-pass. Le montage en by-pass est conseillé car il permet d’isoler facilement l’électrolyseur sans arrêter la filtration. Les raccordements électriques doivent respecter les normes de sécurité, avec un disjoncteur de 30 mA et une mise à la terre adéquate.

Comment effectuer la mise en service de l’électrolyseur ?

Pour la mise en service, il est essentiel d’ajouter du sel à un taux de 5 g/L, soit 5 kg par m³ d’eau. Après avoir testé le taux de sel, répartissez-le uniformément dans la piscine et faites tourner la filtration pendant 24 à 48 heures pour une dissolution complète. Vérifiez ensuite le taux de sel et ajustez si nécessaire.

Piscine sans tracas : l’électrolyseur au sel, solution durable

Grâce à ce guide détaillé, vous êtes désormais équipé pour installer avec succès votre schéma installation électrolyseur sel piscine. Cet appareil écologique et automatique vous permettra de profiter d’une eau saine et cristalline, tout en réduisant drastiquement votre utilisation de produits chimiques. En choisissant judicieusement l’emplacement, en réalisant les raccordements hydrauliques et électriques dans les règles de l’art, puis en effectuant une mise en service rigoureuse, vous bénéficierez d’un fonctionnement fiable et durable de votre électrolyseur. Adoptez cette solution innovante pour une piscine sans tracas, tout en préservant l’environnement.
